Разработка технологических процессов изготовления и сборки изделия

Таблица 3.2 - Технологическая карта изготовления проекта «Стол для установки компьютера»

№ п/п

Последовательность выполнения работ

Эскиз обработки

Инструменты, приспособления

1

Раскройка имеющегося листа ДСП 1750 х 3500 мм под заготовки для стола

Линейка, карандаш

2

Выпиливание из листа ДСП элементов стола

Дисковая пила

3

Обрезание заусенцев, обработка наждачной шкуркой и оклейка торцов заготовок кромочной лентой

Нож, наждачная бумага, клей ПВА, утюг, ванночка с валиком

4

Разметка узлов крепежа

Линейка, карандаш

5

Сверление отверстий под крепеж

Электродрель, сверла (7,2 мм, 5 мм, 2 мм)

6

Сборка стола

Крестовая отвертка

Расчет деталей стола на прочность и жесткость

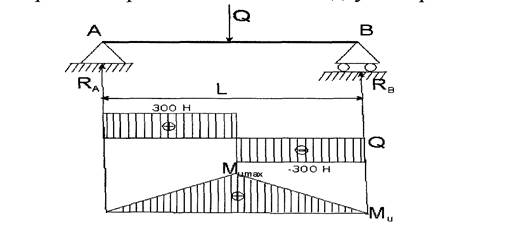

1. Расчет крышки стола на прочность. Выбираем упрощенную схему расчета крышки как балки на двух опорах (рис.1).

Рис. 1 - Расчетная схема

Q = 600 H L = 1300 мм RA = RB = = 300 H

Условие прочности: < []

Mu max = RA∙; Wu = ,

где В – ширина крышки стола, а h = 17 мм – толщина крышки

Допускаемое напряжение древесины: [] = 12 МПа

Условие прочности: []

= 6,74МПа [] = 12Мпа 6,74МПа 12МПа

Условие прочности выполняется. Так как крышка стола кроме торцов ножек еще опирается на поперечины, следовательно, крышка стола выдержит гораздо большую нагрузку, чем предусмотрено.

Расчет узла направляющие - полка на срез (рис.5).

Условие прочности на срез:

Q1 l1=F1 l2 - следовательно,

F1 – сила перерезающая оси двух роликов, Q=200 H – усилие на выдвижную полку от рук человека.

Площадь среза Аср:

при – допускаемом напряжении на срез для материала оси рассчитаем условие прочности:

А значит, условие прочности на срез для узла направляющие полка работает.
